U pitoresknom gradiću Labinu, na istočnoj obali Istre, izveli smo kompletnu montažu kutnog kamina na drva – Etna model iz ponude NORDflam. Ovaj kamin, s lijevom kutnom izvedbom i velikim staklom, idealan je za stvaranje osjećaja ognjišta u prostoru, uz odličnu iskoristivost energije i skladan dizajn.

Etna kutni kamin na drva – pogledajte proizvod

Profesionalna montaža – svaki detalj pod kontrolom

U ovoj izvedbi nije se radilo samo o estetskom uklapanju, već o cjelovitom rješenju koje uključuje:

• dovođenje vanjskog svježeg zraka
• trasiranje i označavanje prostora
• izradu termootporne podloge i pozadine
• precizno spajanje dimnjaka i svih priključaka
• pravilno pozicioniranje i nivelaciju ložišta
• pripremu obloge za završnu obradu

Montaža je obavljena na pripremljenu betonsku podlogu, uz stražnju kalcij-silikatnu zaštitu, izvedene otvore za konvekciju i izolaciju svih toplinskih mostova. Kamin je precizno niveliran, a dimovodni sustav izveden inox cijevima, uz sve potrebne sigurnosne komponente (obujmice, silikon, brtve).

Zahvaljujući velikom staklu, Etna nudi odličnu vidljivost vatre iz različitih kutova prostora, a bočna pozicija omogućila je optimalan raspored namještaja i maksimalno iskorištenje dnevne sobe.

Kao i kod svake naše ugradnje, sve je izvedeno prema:

• važećim tehničkim normama i sigurnosnim propisima
• uz vizualni plan i konzultaciju s klijentom
• korištenje isključivo certificiranih i vatrootpornih materijala

Profesionalna izvedba – po fazama

Slika 1 – Priprema prostora i sigurnosna izolacija

U početnoj fazi montaže, klijent je izrazio želju da se kamin ugradi neposredno uz postojeći dimnjak. Radilo se o montažnoj drvenoj kući, čije su unutarnje površine bile obložene vatrootpornim gipsanim pločama. Međutim, s obzirom da takve ploče nisu dovoljne za dugotrajnu izloženost temperaturama od 150 °C i više, projekt je zahtijevao poseban oprez u planiranju i izvedbi izolacije.

Kako bismo osigurali maksimalnu sigurnost, odlučili smo:

• kompletno izolirati zidove oko kamina, uključujući i sam dimnjak, jer je bio obložen gipsom
• koristiti termoizolacijske materijale visoke otpornosti
• definirati poziciju kamina pomoću laserske libele za maksimalnu preciznost
• sve referentne linije prenijeti na zid pomoću trasirne špage (putz trake), čime smo dobili savršeno trasiran i simetričan prostor za daljnju ugradnju

Ova pažljiva priprema bila je ključna zbog konstrukcije kuće i kako bi se omogućila sigurna i trajna ugradnja u osjetljivijem tipu objekta.

Slike 2 i 3 – Izrada izolacijske obloge bez toplinskih mostova

Kako bismo spriječili prijenos topline iz komore kamina u konstrukciju zida, odlučili smo ne vijčati kalcij-silikatne ploče direktno u zid. Razlog je jednostavan – svaki vijak koji bi išao iznutra prema van predstavlja potencijalni toplinski most. Ako bi temperatura unutar komore dosegla 150 °C, ta bi se toplina prenijela na vijak, pa dalje u gips, izolaciju, pa čak i u drvo i folije unutar zida – što predstavlja ozbiljan rizik.

Zato smo primijenili sljedeće rješenje:

• postavili dvostruki sloj kalcij-silikatnih ploča (3 cm)
• između zidne površine i unutarnje ploče ostavili smo zračni razmak, koji dodatno izolira
• vijci su korišteni isključivo za spajanje prve i druge ploče – niti jedan nije prošao iz komore u sam zid kuće, kako ne bi prenosio toplinu i doveo u opasnost konstrukciju

Osim toga, ploče su rezane i strukturirane tako da osiguraju zračnu cirkulaciju između slojeva, čime se dodatno smanjuje mogućnost prijenosa topline na konstrukciju objekta. Ovo je dugoročno i sigurno rješenje, posebno važno u montažnim drvenim objektima.

Slika 4 – Pozicioniranje kamina i podkonstrukcija

Kamin je postavljen na visinu od 70 cm (mjereno od gotovog poda do donjeg okvira). Iako je uobičajena visina 40–50 cm, u ovom prostoru se ispred kamina nalazi blagovaonski stol sa stolicama, a dodatnim podizanjem omogućili smo da se vatra jasno vidi čak i s kutne garniture, koja je udaljenija od kamina sa stolom i stolicama ispred njega.

Za podlogu kamina izveden je:

• dovod vanjskog zraka pomoću fleksibilne aluminijske cijevi kroz otvor koji je izrezan dijamantnom krunom
• postolje od porobetonskih blokova
• gornja podloga: betonska ploča s dva sloja armature, čvrsto i stabilno

Dodatno smo stražnji dio obloge izolirali kalcij-silikatnom pločom, koja osigurava odličnu termičku zaštitu i sprječava nastanak kondenzacije zahvaljujući stabilnoj temperaturi i svojstvima materijala. Tako štitimo zid i sprječavamo prijenos topline u konstrukciju.

Kamin je potom pažljivo spušten i niveliran uz pomoć libele i lasera, kako bi se postigla savršena ravnoteža i simetrija obloge u prostoru.

Slike 5, 6 i 7 – Formiranje nosive konstrukcije i priprema obloge

Nakon preciznog pozicioniranja ložišta, krenuli smo s izradom nosive stražnje konstrukcije. Cilj ove faze bio je osigurati čvrstu osnovu za bočne stranice i završnu oblogu kamina, uz dodatnu termičku zaštitu.

Na stražnji zid montirali smo kalcij-silikatne ploče, koje su prethodno impregnirane i montirane na pripremljene točke. Ploče su postavljene ravno, precizno i u skladu s planom, jer upravo one nose težinu bočnih stranica i zatvaraju prostor komore.

Uz to, sve elemente konstrukcije mehanički smo odvojili od osjetljivih dijelova zida, čime smo izbjegli moguće toplinske prijenose prema kućnoj konstrukciji.

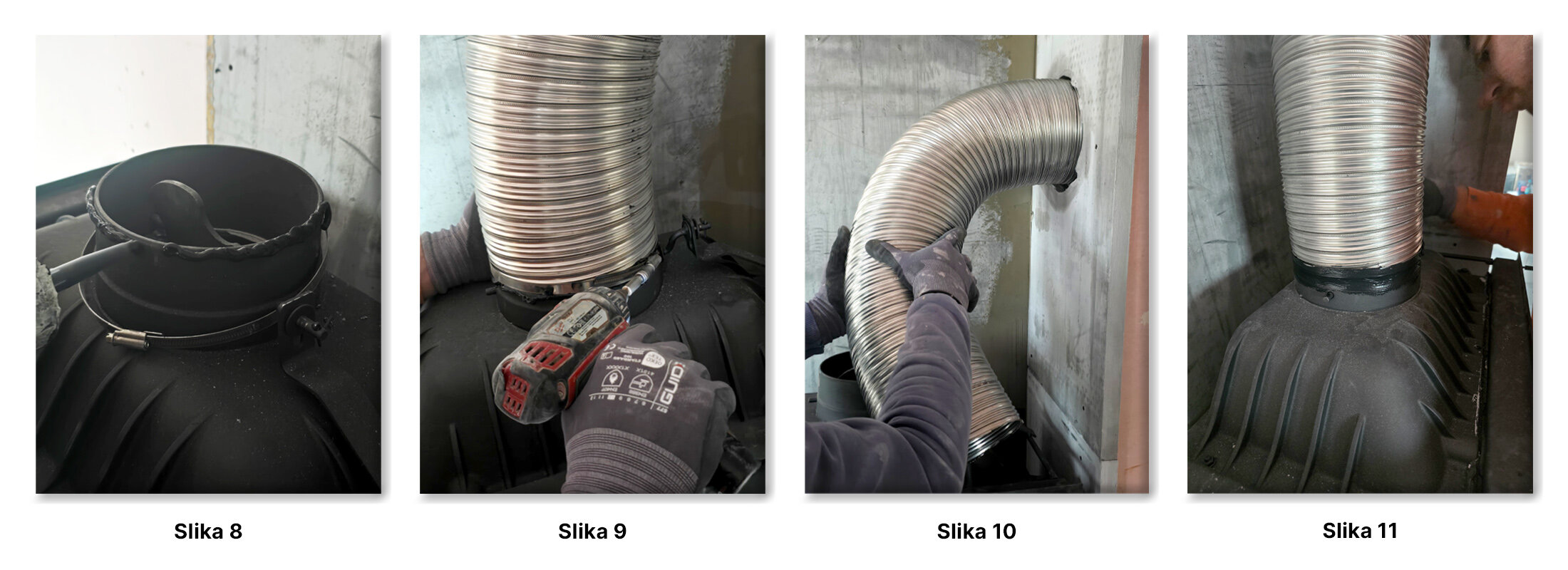

Slike 8 – 15 – Spajanje kamina na dimnjak i toplinska zaštita

U ovoj fazi montaže spojili smo ložište s postojećim dimnjakom koristeći duplu fleksibilnu inox cijev. Riječ je o pouzdanom rješenju koje osigurava optimalni uzgon i visoku otpornost na visoke temperature i kondenzaciju.

Na svakom spoju korišten je vatrootporni silikon, a svi elementi dodatno su učvršćeni inox obujmicama radi sigurnosti i trajnosti spoja.

Budući da je u ovom slučaju keramički dimnjak imao promjer fi 200 mm, a vanjski promjer inox priključka iznosio fi 185 mm, unutar spoja dodali smo keramičko vlakno kao dodatnu izolaciju i brtvu. Ovo je osiguralo savršeno prianjanje, eliminaciju gubitaka topline i zaštitu od vibracija i naprezanja.

Slike 16 – 18 – Izrada dvostrukog plafona i povezivanje bočnih ploča

U završnoj fazi konstrukcije izrađen je dvostruki plafon od kalcij-silikatnih ploča, koji služi kao dio sustava konvekcijskog hlađenja. Ova konstrukcija omogućuje kontrolirano usmjeravanje toplog zraka i štiti gornje dijelove zidova i stropa od pregrijavanja.

Na zadnju ploču, koja je prethodno fiksirana i impregnirana, dodane su bočne stranice. Posebnu pažnju posvetili smo spajanjima ploča – svaki spoj je:

• impregniran prije povezivanja
• dodatno učvršćen vijcima s preklapanjem materijala radi čvrstoće
• izveden tako da se spriječi bilo kakav gubitak topline ili deformacija

Ova faza čini osnovu za daljnju obradu i završnu oblogu, a istovremeno garantira mehaničku stabilnost i sigurnost komore.

Slike 19 i 20 – Formiranje gornje dekompresijske komore

U završnoj fazi konstrukcije, izradili smo gornju dekompresijsku komoru – ključno mjesto za regulaciju topline i pravilnu izmjenu zraka. Ova komora služi za:

• usmjeravanje topline prema izlaznim rešetkama
• blokiranje prijenosa topline direktno na plafon
• hlađenje kamina putem zračne komore

Konstrukcija je izvedena od kalcij-silikatnih ploča, uz precizno spajanje i fiksiranje svih dijelova. Komora osigurava ravnomjerno širenje topline, sprječava lokalno pregrijavanje i poboljšava ukupnu učinkovitost zagrijavanja prostora. Hladan zrak ulazi u komoru s donje strane, cirkulira unutar sustava, te kao vruć izlazi na gornji otvor – omogućujući savršenu konvekciju i razmjenu topline između zraka i tijela kamina koje se zagrijava.

Slika 21 – Izrezivanje otvora za rešetke i zaštita površina

U ovoj fazi pažljivo smo izrezali otvore za gornju i donju kaminsku rešetku.

• Gornja rešetka postavljena je na visinu od 30–50 cm ispod plafona, neposredno ispod deflektora, kako bi se omogućilo ravnomjerno širenje toplog zraka i spriječilo lokalno pregrijavanje stropa.
• Donja rešetka postavljena je po želji klijenta, u donjem dijelu obloge, između gotovog poda i donjeg okvira kamina – omogućuje dotok hladnijeg zraka iz prostora u komoru.

Prije nanošenja ljepila i staklokeramičke mrežice, sve metalne dijelove kamina i staklene površine pažljivo smo zaštitili, kako ne bi došlo do oštećenja boje. Boja je otporna na visoke temperature, ali nije na agresivna sredstva za čišćenje ili mehaničko grebanje nakon sušenja ljepila.

Slike 22 – 24 – Završna siva faza: ljepilo, mrežica i postavljanje rešetki

Nakon završetka konstrukcije i izrezivanja svih otvora, prešli smo na završnu pripremu obloge, tzv. sivu fazu.

Na cijelu površinu obloge nanesen je sloj specijalnog ljepila, zatim postavljena staklokeramička mrežica, a preko nje dodatni sloj ljepila za maksimalnu čvrstoću i otpornost.

 Važno:

• Mrežica se preklapa minimalno 10 cm na spojevima
• Oko vrata ložišta reže se u obliku slova U, čime se povećava otpornost na naprezanja i dugotrajno grijanje

Nakon što je ljepilo osušeno, pažljivo su uklonjene zaštitne trake s metalnih i staklenih dijelova kamina.

Na kraju su postavljene kaminske rešetke – gornja i donja – kako bi se osigurala optimalna konvekcija zraka i ravnomjerno širenje topline iz komore u prostor.

Slike 25 i 26 – Postavljanje vanjske rešetke za ulaz zraka

Na vanjskom zidu objekta postavljena je vanjska rešetka za dovod svježeg zraka. Ova komponenta igra važnu ulogu u stabilnom izgaranju jer omogućava konstantan priljev kisika u komoru kamina.

Rešetka je opremljena zaštitnom mrežicom koja sprječava ulazak glodavaca, insekata i drugih nečistoća, a uz to sadrži i zaštitu od kiše, čime se osigurava funkcionalnost i trajnost sustava u svim vremenskim uvjetima.

Završni radovi i priprema za prvo loženje

Nakon što je konstrukcija u potpunosti završena, kamin je spreman za prvo loženje. Prethodno su svi spojevi dodatno provjereni, a vatrootporni silikon potpuno osušio prema uputama proizvođača.

Prva loženja se provode u niskom intenzitetu, kako bi se:

• stabilizirala unutarnja temperatura
• omogućila postupna obrada boje i ploča u ložištu
• izbjegla iznenadna temperaturna opterećenja

U toj fazi moguća je pojava blagog mirisa i bijelog dima, što je normalno za nove kamine i nestaje nakon nekoliko dana korištenja.
